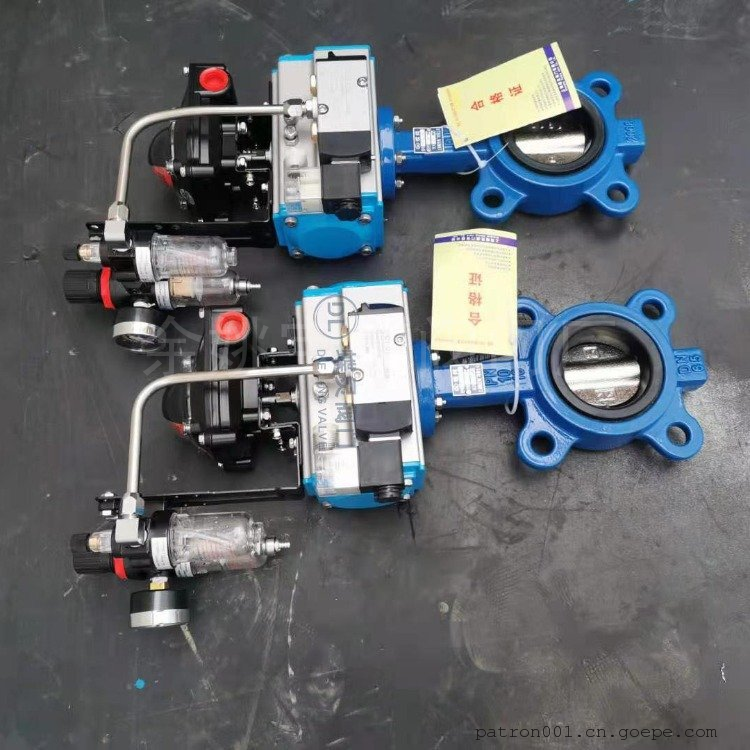

JL600JL600-D1对夹式软密封气动蝶阀
详细信息
| | 品牌：宝德 | | 型号：JL600-D1对夹式软密封气动蝶阀 | | 材质：不锈钢 | |
| | 连接形式：对夹 | | 类型：二通式 | | 公称通径：DN50~1200 mm | |
| | 适用介质：水;蒸汽 | | 流动方向：单向 | | 零部件及配件：配件 | |
| | 用途：安全 | | 标准：国标 | | 形态：蝶式 | |
| | 压力环境：常压 | | 工作温度：常温 | | | |
| 技术规范 |
| 设计依据 |
GB标准 |
| 设计标准 |
GB/12238 |
| 结构长度 |
对夹式链接 |
GB12221 |
| 连接法兰尺寸 |
GB/9113、JB/T79 |
| 实验和检验 |
JB/T9092 |
| 技术参数 |
| 公称通径 |
DN50~1200mm |
| 连接方式 |
对夹式 |
| 气缸选配 |
JLAT系列、JLGT系列、JLAW系列、进口执行器系列 |
| 气缸形式 |
双作用、单作用（弹簧复位） |
| 控制方式 |
开关型、调节型、三段式（开度可调） |
| 公称压力 |
6、10、16bar（如需更高压力订货时请注明） |
| 气源压力 |
双作用:4~8bar、单作用:5~8bar |
| 介质温度 |
W1:-40~180℃、W5：-20~80℃、W7：-40~160℃ |
| 环境温度 |
标准型:-20~80℃ |
| 阀体材质 |
铸铁（Q）、碳钢（C）、不锈钢（P4、P6） |
| 密封材质 |
丁晴橡胶（X）、聚四氟乙烯（F）、全内衬聚四氟乙烯（F46） |
| 主要零件材质表 |
| 序号 |
零件名称 |
材质 |
| Q |
C |
P4 |
| 1 |
阀座 |
PTFE.橡胶 |
| 2 |
圆锥销 |
45钢 |
45钢 |
不锈钢 |
| 3 |
蝶板 |
球墨铸铁镀硬铬 |
碳钢或不锈钢 |
不锈钢 |
| 4 |
阀体 |
灰铸铁 |
碳钢 |
不锈钢 |
| 5 |
螺栓 |
35钢 |
碳钢 |
不锈钢 |
| 6 |
阀杆 |
45钢 |
不锈钢 |
不锈钢 |
| 7 |
键 |
45钢 |
45钢 |
不锈钢 |
| 8 |
衬套 |
酮基粉末冶金 |
酮基粉末冶金 |
酮基粉末冶金 |
| 9 |
O型圈 |
橡胶.氟橡胶 |
| 10 |
气动装置 |
挤压铝合金 |
| 11 |
位置指示灯 |
塑料 |
